多功能會議室解決方案 2016-05-04

1.影音系統的基本設計原則

實用/成熟的系統設計與技術先進性需要兼顧;

融入多種富有特色亮點,國際上最流行的音視頻應用及輔助器材,突出系統設計的先進性;

通過人性化的中控系統,實現功能多樣性與用戶操作簡便性的完美結合;

可管理性(簡便、有效、集中);

可擴展/升級性-充分考慮未來系統升級的可能性及便利性;

2.系統設計依據

系統設計中所參照的有關國家和國際標準如下:

JGJ/T16-96《民用建筑電氣設計規范》

GB579-85《工業企業通訊接地規范》

WH01-93《擴聲系統的聲學特性指標與測量方法》

GBJ118-88《民用建筑隔聲設計規范》

GB4959-85《廳堂擴聲特性測量方法》

QYJ25-86《廳堂擴聲系統聲學特性指標》

SJ2112《廳堂擴聲系統設備互聯的優選電氣配接值》

GB/T15485《語言清晰度指數的計算方法》

3.會議室音視頻系統綜述

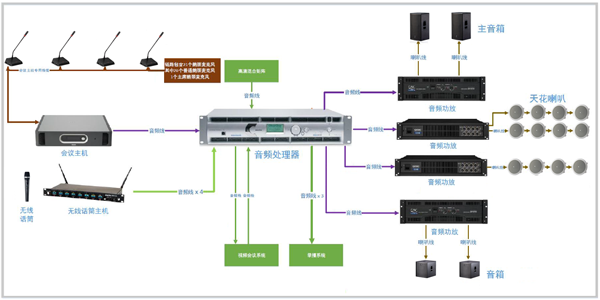

3.1音頻部分

?會議室內將設置13套手拉手?jǐn)?shù)字會議系統,話筒末端具有環形LED狀態反饋,并支持主席優先功能。同時備有2套鵝頸話筒和2套領夾話筒切換使用,以方便與會者匯報使用;2套手持無線話筒,以方便左右兩側旁聽與會者的發言;

? 各話筒及其他音頻信號(來自信號輸入面板)將采用數字混音、處理、編組及路由;

? 音頻處理系統具備噪聲抑制、回聲抑制及嘯叫抑制的處理功能;

? 所有音頻信號將通過2只主擴音箱、2只低音音箱及12只天花喇叭進行擴聲播放,保證語音及各種媒體重放的清晰度及均勻的聲場覆蓋;


width=600

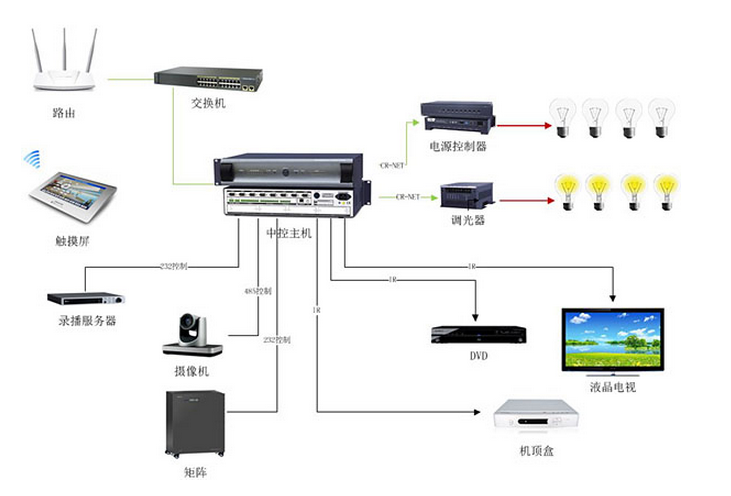

3.2控制系統:

?為了能夠?qū)h室的所有設備有個總體的控制,在本方案中配置了一套中央控制系統主機。通過中央控制系統可以將不同廠家、型號、性質的器材或硬件,及環境裝置連接起來。該中央控制系統可以和會議系統及攝像機系統進行無縫連接。只需輕按觸摸屏就可實現視/音頻切換、VGA切換,集中控制系統電源的開關;環境燈光的調節及開關;窗簾及投影幕布的開關、升降;可調節擴聲系統的音量及音質;通過紅外線可控制多種電器,如DVD及電視機。這樣,可以使會議室的各種類型的設備得到集中控制,大大提高工作效率、簡化復雜的操作,給會議的召開帶來方便。

?會議室的控制系統可通過設在會議室的一臺觸摸控制屏實現,控制功能主要為:

設備控制

信號源選擇

音響模式控制及音量控制


width=600

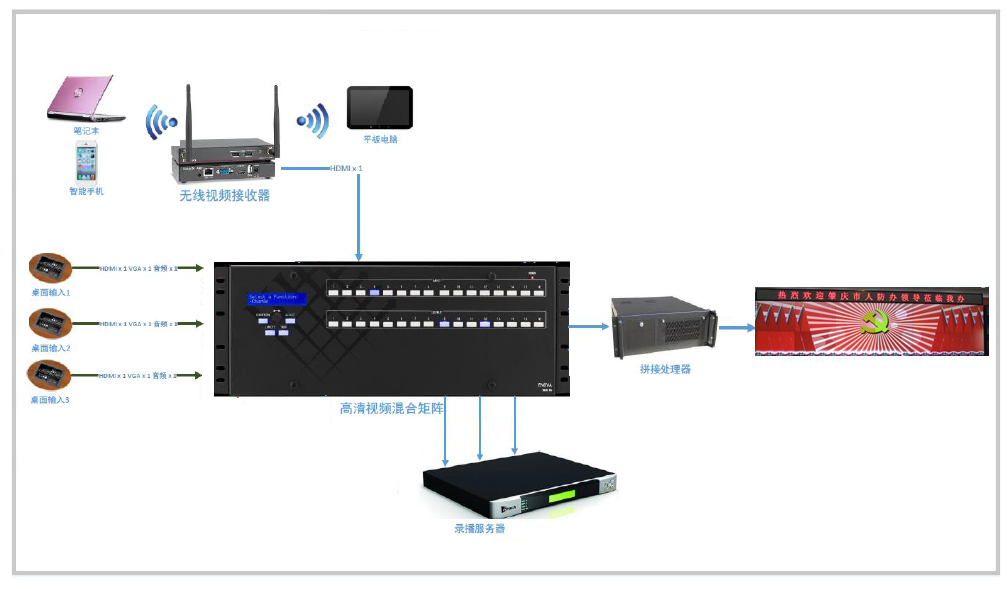

3.3顯示部分


? 會議室正前方墻面使用拼接大屏顯示,可任意配置分屏模式以滿足不同的會議需求;

? 拼接屏顯示的內容為來自會議室內/外的信號輸入源,顯示信號內容包括:

來自會議室桌面的各類信號輸入面板,包括VGA/HDMI等模擬及數字信號的輸入;

來自視頻會議主機或者機頂盒傳輸過來的數字音視頻流媒體信號;

信號接入及路由:有線信息點接入+無線網絡接入

? 充分考慮不同應用類型的需求,充分及合理地設置信號輸入/輸出點位;

? 會議室視頻系統配備有無線視頻傳輸系統,筆記本電腦、平板電腦、手機可通過接入會議室的有線或無線網絡將畫面分享傳輸?shù)綍h室的顯示系統中,并支持畫面分享、畫面分割等顯示模式。

? 信號處理及路由通過模擬及數字兼容的混合型矩陣及配套處理/轉換/傳輸及接收設備組成,并包括了以下要求:

所有視頻信號的傳輸應滿足1080p的顯示分辨率、所有輸入到輸出端的分辨率可自動匹配;

必要的控制信號傳輸;

?會議室配置有高清視頻錄播系統,可實時記錄簡報或會議的內容,供日后翻查調用及提供給用戶進行網絡點播


width=600

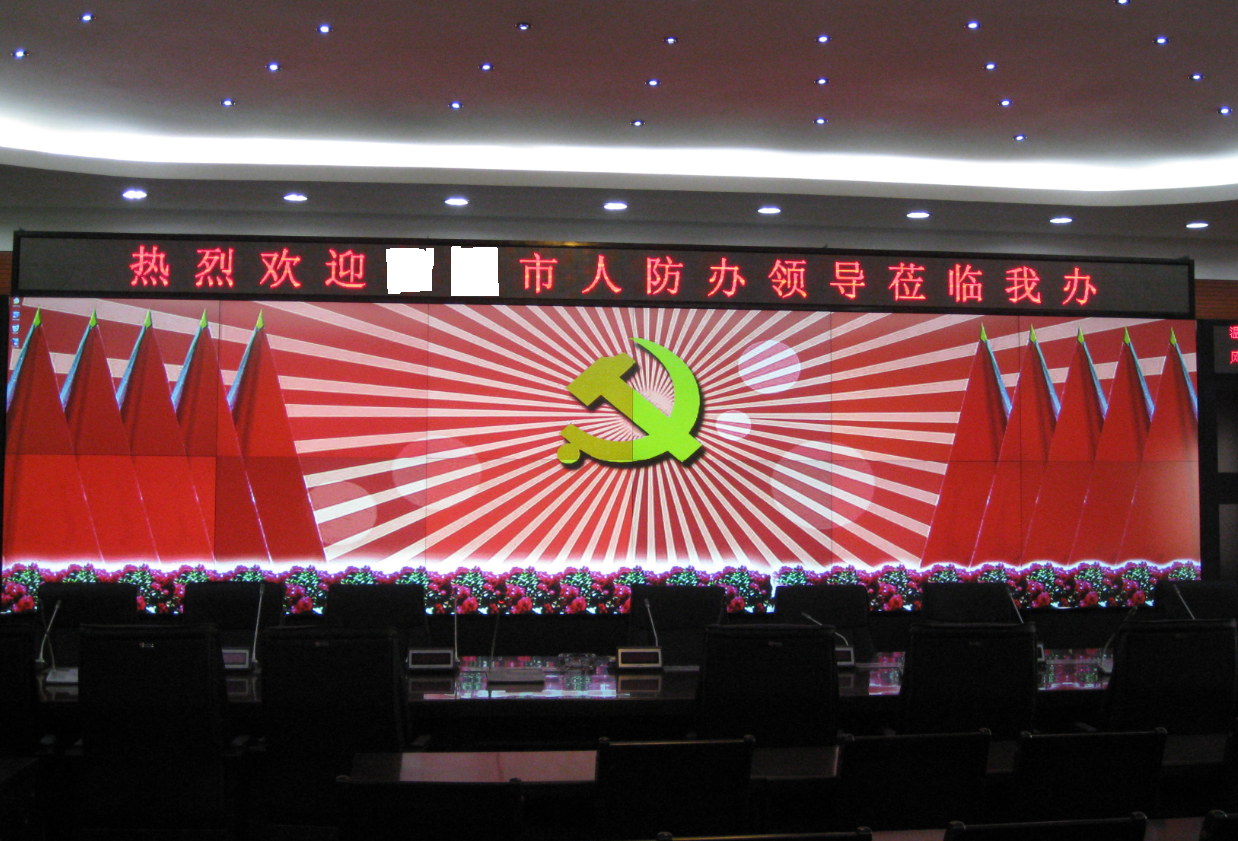

4.應用效果圖

width=600
